• 1

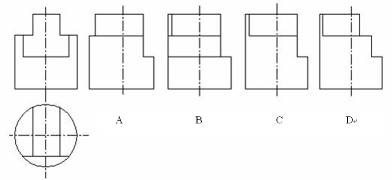

  如图，已知正投影视图，选出正确立体图（? ）。
  • 均不正确。
  •
  •
  •
    6 Q, s( q+ t3 Q6 X

  ! g- b' K  ~. J; n
  答案： B
  2 z* I& u( R: v5 l* m
• 2

  ' f# Y8 U  G- ]" J+ |8 O3 b
  图纸中注写文字的高度不应小于（）毫米。
  • 2.5
  • 3.5##3.0 ##2.5?##2.0
  • 3.5
  • 3
    ( M0 V5 r5 |* M7 ?+ _. |( `

  ) j3 C1 ]. C5 }" @. l4 m9 Z
  答案： C
  2 [; v+ H# d" u7 y# t- }
• 3


  下列属于中心投影法形成的图样有（）。
  • 剖面图
  • 标高投影图
  • 透视图
  • 斜轴测图



  : t9 F2 V7 W+ |+ u& y 答案： C
  ) z% N8 u6 S$ b& J* f0 @
• 4

  9 D) O! \0 k0 m+ F% e
  直线AB的H面投影反映实长，该直线为（）。
  • 铅垂线
  • 正平线
  • 水平线
  • 侧平线
    2 M2 D9 A8 Q! Q

  ( B. k) M2 S! h" t& ?& C0 I: e
  9 A% ^' Z/ R' o8 e0 h, [ 答案： C

• 5

  # ~/ Q+ Y, y; N) M) A+ B) h- {
  列立体图 ，依箭头方向的正立面图为（?? ）
  •
  •
  •
  •


  5 `7 ]: v% i; z. l% O3 z
  7 y: i; q6 I" [+ o, B4 A; C 答案： B

• 6

  9 W. w" ]8 y) v6 Q2 C, B
  在结构平面图中，YTB代表构件（）
  • 阳台板
  • 楼梯板
  • 预应力板
  • 预制板



  答案： D
  ! G8 i6 k2 [$ N" `# N& U  L/ {
• 7

  # M/ |! Q9 ]0 Z
  已知立体的主正面投影图、水平投影图，正确的左侧面投影图是（）。
  • c
  • a
  • d
  • b
    / g9 C0 k" ^  @

  ! @+ R1 M9 Q& h& u8 M
  8 q1 q) r! E$ E0 X* U4 @ 答案： A

• 8


  用一平面，以不同的角度切一直立圆锥所得的曲线，下列哪个选项为不可能？（? ）
  • 正圆
  • 双曲线
  • 椭圆
  • 摆线
    & m" L2 l# \2 L; o, I


  答案： D
  5 q, f& f( w9 n2 B. V
• 9

  6 ]# i7 v; I) c/ b6 {
  关于重合断面图的叙述正确的有（）。
  • 重合断面图轮廓线用中实线表示
  • 重合断面图轮廓线用虚线表示
  • 重合断面图轮廓线用粗实线表示
  • 重合断面图轮廓线用细实线表示



  / @  w' g3 e& W8 ]3 H 答案： C
  $ m; N2 j! _/ V6 |- }
• 10

  ; l( W( k2 D% d; m$ D- _/ D: \, j* h
  下列哪一种线在完成图中需用粗线画出？（? ）
  • 隐线
  • 中心线
  • 折断线
  • 图框线
    " F; }2 y/ a* f* X0 s" ?


  答案： D
  / T* w; I; p; m, M" r# ?
• 11

  & d, j0 O. ?) i& G4 w
  该索引符号中，图中下半圆中的粗短线表示()。
  • 被索引详图在本张图纸上
  • 被索引详图在本张图纸上
  • 索引详图在第1张图纸上
  • 索引详图在本张图纸上
    1 [3 `! L% n+ l0 |7 @" [8 N

  ! _2 `. O. Z6 ^! m, e
  答案： D
  & z8 j4 t3 I. p5 B' W( D
• 12


  建筑立面图中窗洞应用（ ）表示。
  • 加粗实线
  • 粗实线
  • 细实线
  • 中实线
    * I1 R' b* _9 k' q


  2 L6 d* \7 t/ w 答案： C
  3 S6 V- X9 ]( L9 g8 i; q: x% h& L; H
• 13

  3 e, P8 U+ v( V; M3 p
  物体离投影面愈远所得的正投影（?? ）。
  • 愈小
  • 大小不变
  • 不一定
  • 愈大
      L* S- j% \4 g! E$ R" H8 y0 [' ~) l

  ( ~9 x# R4 k9 n# v
  - u% V: a) u+ P" ~- e 答案： B
  1 S" G  ~. Q- y5 `) `2 w, t, n
• 14


  投影面垂直线有（ ）反映实长。
  • 两个投影
  • 三个投影
  • 四个投影
  • 一个投影


  4 t- R. b! F$ {, [
  答案： A
  + l5 d1 V% O: P8 H* R8 r, y! z# X
• 15

  & y6 o2 B/ c0 H/ A3 j' u6 f# @% T
  与三个投影面都(? )的平面,称为一般位置平面。
  • 倾斜
  • 垂直
  • 平行
  • 以上均可
    8 I# a, p7 ?* M# S6 s# p/ p1 I# g; @1 z


  答案： A
  ' k$ x8 E* Q7 t% d1 G
• 16

  , d5 h6 S( l' I5 |* Q& T
  直线AB的H面投影反映实长，该直线为( )。
  • 侧平线
  • 水平线
  • 正平线
  • 侧垂线



  答案： B
  ! N% @. k/ M" B* t! b2 ?5 }6 ^( F" ~  A
• 17

  8 O, a6 A8 T, f8 J) B2 c
  直线AB的W面投影反映实长，该直线可能是（）。
  • 正平线
  • 水平线
  • 侧垂线
  • 侧平线
    / n. y  [- N( O2 G+ G( E

  0 f% s6 ^1 x1 f# _' o
  答案： D
  : |0 X+ T' m, ?& {9 R- ~$ }
• 18


  土建形体的对称轴或中心线的一般采用（?? ）绘制。
  • 细实线
  • 细虚线
  • 细双点划线
  • 细单点划线
    + q( G- p! V( k6 d9 F1 E" @1 I


  ' b9 @* T. K5 t& M3 p1 }" r' q 答案： D
    o; o9 a6 ^- L' O6 \
• 19

    x1 O" \. Z- _
  视图中矩形内加画一双对角细线是表示此面为（?? ）。
  • 圆柱面
  • 球面
  • 平面
  • 圆锥面
    3 B( ]+ X. r  `, e

  0 W6 r+ `2 B, B" {$ z
  答案： C
  2 c5 v( N( b6 t1 O. {6 D0 A% N$ e, a
• 20

  % G% }  X* m) G, p$ P4 J0 L
  下列关于尺寸起止符说法是正确的是（）。
  • 在土建工程制图中，尺寸起止符号只有45°短斜线
  • 在土建工程制图中，尺寸起止符号只有空心箭头
  • 在土建工程制图中，尺寸起止符号只有实心箭头
  • 在土建工程制图中，尺寸起止符号为实心箭头或45°短斜线



  4 _0 Z9 n- P! y5 D$ R: T( ? 答案： D

• 21


  下列关于比例的叙述正确的有（）。
  • 工程制图规定：在同一视图中的铅垂和水平方向所用比例必须相同
  • 比例为其实物与图中图形相应要素的线性尺寸之比
  • 工程制图规定：比例只能应标注在标题栏中
  • 比例为图中图形与其实物相应要素的线性尺寸之比
    % L3 P& w' [- x5 d+ t( \; [& K+ T2 c. }

  # o0 v' V" k7 A5 i( a7 s% h8 ]
  答案： D
  3 _3 H# q& o% ^; v) H) E
• 22

  % N# P( E& r4 |" g) a4 g

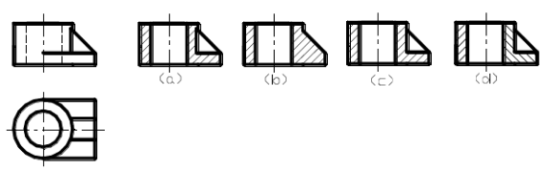

  根据主、俯视图，判断主视图的剖面图哪个是正确的。（? ）
  • b
  • d
  • c
  • a
    6 ^  \! Q/ r2 ?0 Y6 K

  + }- l) u, V# e( ^% @: x4 o" I
  " S% t7 K( Z- ~  l 答案： C
  5 p% W0 l% P% p3 G
• 23


  下列哪一项不是水平面的投影特性（ ）。
  • H面投影反映实形
  • V面投影积聚成线
  • W面投影积聚成线
  • V面投影反映实形


  " y; V# V* b2 \* l9 I; @4 u
  2 y. ?9 _6 Q: [! w 答案： D

• 24

  " s$ O7 [5 x7 |/ w5 |
  正面斜二测轴测图中，三向变形系数p、q、r分别为（）
  • 1、0.5、1
  • 1、1、1
  • 1、1、0.5
  • 0.5、1、1


  ; }: ~# Y8 D% k* L
  1 D; d. W" c/ ^5 D; @ 答案： A

• 25

  ' {  Y, S! N' |$ h6 h& e5 W4 }) J
  两圆互相内切，则连心线长等于（? ）
  • 两直径差
  • 两半径和
  • 两直径和
  • 两半径差



  ( g% {- c6 {% o9 h4 L 答案： D

• 26


  在建筑平面图中，横向定位轴线的编号及标注为( )
  • 从左至右用字母
  • 从右至左用字母
  • 从左至右用数字
  • 从右至左用数字
    3 d+ l- ]  y! r- J. y& C/ [# a

  4 t8 M0 W0 @. n; T& P; K
  答案： D

• 27


  在工程图中，尺寸标注的目的在于表达（）。
  • 功能、形状
  • 面积、位置
  • 大小、位置
  • 大小、功能
    # T  v+ y- \) z( D: u

  . i- z* S7 L- w
  答案： C

• 28


  如图 请依箭头方向选出正确的正面视图（?? ）
  •
  •
  •
  •



  ' M/ v+ M  m5 z4 k0 s 答案： A
  5 G3 q) V+ K( a# `; k5 q
• 29

  5 A3 F  k: [4 J- ^" Q
  下列哪一项是正垂面的投影特性（）。
  • V面投影积聚成线
  • H面投影积聚成线
  • 均不正确
  • W面投影积聚成线



  答案： A

• 30

  8 h, C0 k2 J4 K/ C
  关于标高，下列(?? )的说法是错误的。
  • 正标高应不标注符号
  • 负标高应标注“一”
  • 正标高应标注“十”
  • 零标高应标注“土”



  答案： A
  3 Z* ^; V' M# u% O: C4 H7 Q
• 31


  已知某轴长100mm，在工作图上绘成20mm，下列何者为此图的正确比例尺？（?? ）
  • 5：1
  • 1：5
  • 2：5
  • 5：5
    9 }$ j4 _, y7 ^/ h2 B: k


  答案： B

• 32

  9 H/ K8 [3 s# z0 i! i2 t' T5 K! _, g
  图纸中标注的数字和字母的字高应不小于（ ）毫米。
  • 2
  • 3
  • 3.5
  • 2.5


  " q! m- f" l, ?, ^- \0 ?3 v
  答案： A

• 33


  关于圆的中心线的画法，下列何者正确？（）
  •
  •
  •
  •



  $ [# K4 m; P: F5 g: g 答案： A
  % k1 K3 T5 A8 T' o- D) }
• 34


  直线AB是侧垂线，下列哪个平面的投影特性反映实长（）。
  • W面投影和V面投影
  • V面投影和H面投影
  • H面投影和W面投影
  • 以上均不正确



  答案： B
  & N$ F0 e# v$ K' l0 R* u6 q
• 35

  ) T1 A; s( w8 ]5 t
  下列关于剖面图与断面图叙述正确的有（）。
  • 剖面图是体投影，而断面图是面投影
  • 剖面图是体投影，而断面图是体投影
  • 剖面图是面投影，而断面图是体投影
  • 剖面图是面投影，而断面图是面投影


  . {3 e: B) J, G$ I5 ]
  : W6 c8 U, a, A3 l8 t 答案： A
  ( c0 i* v" F" e
• 36

  1 f; r4 r( A  U  `% i
  已知立体的正面投影、水平投影，其正确的侧面投影是图（）。
  • c
  • a
  • d
  • b
    2 h3 I0 {3 {, A. `( \

  , Z  [9 n( k% d; b9 h5 j% k
  ! |* V$ v  ^6 ?$ w 答案： A

• 37

  0 @( y* ~; N/ Y3 A- f2 V
  下列的比例表示法中，何者为放大比例？（?? ）
  • 1：2
  • 5：1
  • 1：1
  • 1：5
    2 c" h6 |0 h4 m. i; ^* i8 ^% ]3 U

  # ~6 a* B& @2 B! E  I
  答案： B

• 38


  已知立体的正面投影、水平投影，1-1剖面图的正确画法是图（）。
  •
  •
  •
  •
    1 Y  w) N$ L2 h4 _

  2 x0 L; n5 i3 o! ?6 [
  答案： B
  2 L3 h6 W; f; f  \6 a" p1 G+ Q' ^
• 39


  已知点A(20，20，10)，点B(20，25，30)，则(?? )产生重影点。
  • 在W面
  • 在V面
  • 不会
  • 在H面
    1 {$ a  |' F' j# w/ A1 s


  3 y/ T  j: x4 r3 E) f 答案： C
  0 l0 }0 m0 t% n
• 40


  图纸A0，A1，A2，A3，A4的纸张尺寸系统，是依据何种基本概念发展产生？（?? ）
  • 长方形
  • 长方形
  • 黄金比例长方形
  • 长方形
    2 x; G5 {1 i; w/ h0 Y- \1 i6 U


  答案： B

• 41


  国家标准规定，剖面图的尺寸以（）为单位。
  • 毫米
  • 分米
  • 厘米
  • 米



  ) I# g) g7 `$ ] 答案： A

• 42

  - r( r. x; z5 ]
  在移出断面图中，断面轮廓线应采用()画出。
  • 加粗实线
  • 粗实线
  • 中实线
  • 细实线


  2 w: l& T3 b/ L. l! p
  答案： B
  0 a6 t2 z+ E" R4 E
• 43


  结构布置图常用的比例为（ ）。
  • 1:200，1:500，1:1000
  • 1:200，1:500，1:1000##1:5，1:10，1:20##1:10，1:20，1:50##1:50，1:100，1:200
  • 1:50，1:100，1:200
  • 1:5，1:10，1:20


  " L% m" y3 e9 {2 m% I0 f- A0 q
  答案： C
  6 G5 q% v6 q9 n& G6 v
• 44

  / @$ }: x- K" q, ]! ]9 p4 g
  按照国家工程制图标准，在组合体三面投影图中，可见轮廓线用（）画出。
  • 细点划线
  • 粗实线
  • 细实线
  • 虚线
    2 l, z, H/ R" S, W; U

  8 c+ k, u# y0 I' E" @: g, L
  / h( x$ l; r5 ]! j  O3 o. u' G 答案： B

• 45


  国家标准规定工程图样中的尺寸以（ ）为单位。
  • 毫米
  • 分米
  • 米
  • 厘米
    * X& ~/ P7 `$ ^. K, A# ]+ {! v

  . o0 N0 S9 Z8 a0 `( c! N3 K
  : g$ m$ L" }' `' }2 [; R2 T 答案： A
  + ~. [3 _! `7 U/ @9 z
• 46


  下列哪个选项为断裂线？（?? ）
  •
  •
  •
  •


  ) H1 ]) H# r/ ^1 N+ e- g( T
  % e- ]$ o  s: I9 l' D 答案： B

• 47


  下列选用镜像投影方式的有（ ）。
  • 楼板配筋图
  • 建筑平面图
  • 室内吊顶设计图
  • 横梁断面图
    4 e. E8 m$ m! h( z0 q


  ( q8 T( @  `  x( `. C9 J/ { 答案： C

• 48


  在建筑平面图中，位于2和3定位轴线之间的第一根分定位轴线的正确表达为(?? )。
  • 1/2
  • 2/3
  • 2/1
  • 3/2
    9 b& w: D' N2 R. g1 V2 \

  $ E9 y9 ]- L, r( x9 C4 A
  答案： A

• 49


  建筑施工图主要表示房屋的建筑设计内容，下列属于建筑施工图表示范围的是（ ）。
  • 建筑供水管道布置图
  • 房屋承重构件的布置；
  • 钢屋架结构图
  • 房屋的总体布局



  答案： D
  ' A8 w+ T( p- b. N
• 50

  - Q8 O9 k$ s1 i7 p! i
  在工程制图中，标题栏的位置应置于图纸的（??? ）。
  • 左下方
  • 右上方
  • 左上方
  • 右下方
    ( [. K5 x" E2 _5 E+ C) C1 M0 s( n8 r

  6 m( ~7 H, q1 n6 J8 ?/ F' K
  + G8 U7 Y  \! V- b, r9 @5 r 答案： D



* j" c1 V& L1 `答案需要支付金币购买
